Detailinformationen |
|||
| Marke: | Xiangqian | Verbindungsstückname: | Wasserdichte M25 IP68-Steckverbinder |
|---|---|---|---|
| Material: | PA66, Nylon | IP -Note: | IP68 |
| Kabel OD: | 6,0 mm-14,0 mm | Verbindungsstückkern: | 2-6 Pin |
| Zertifikate: | UL, TUV | Probe: | frei |
| Lieferzeit: | 3-5 Tage | ||
Produkt-Beschreibung

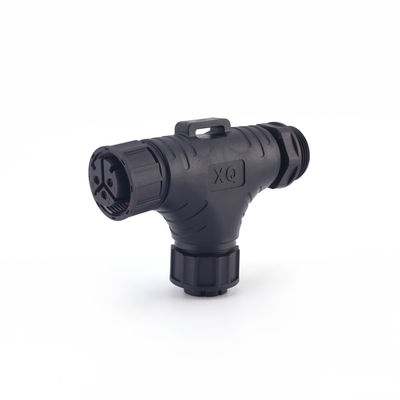

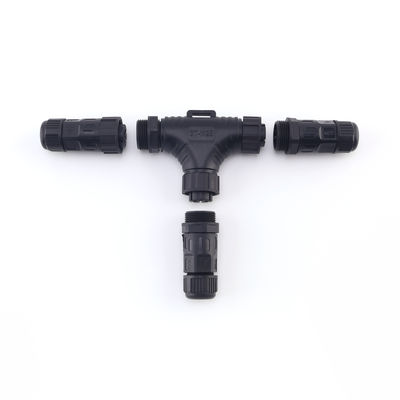

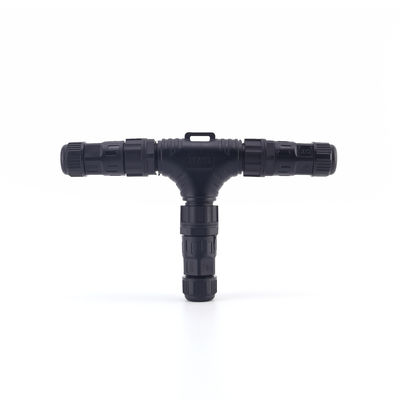

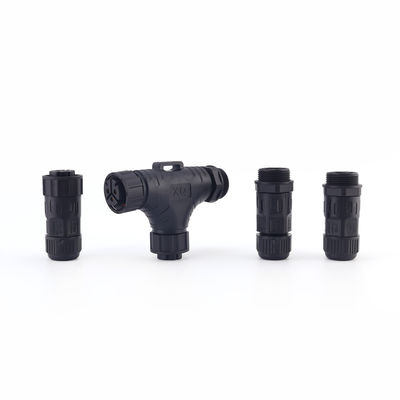

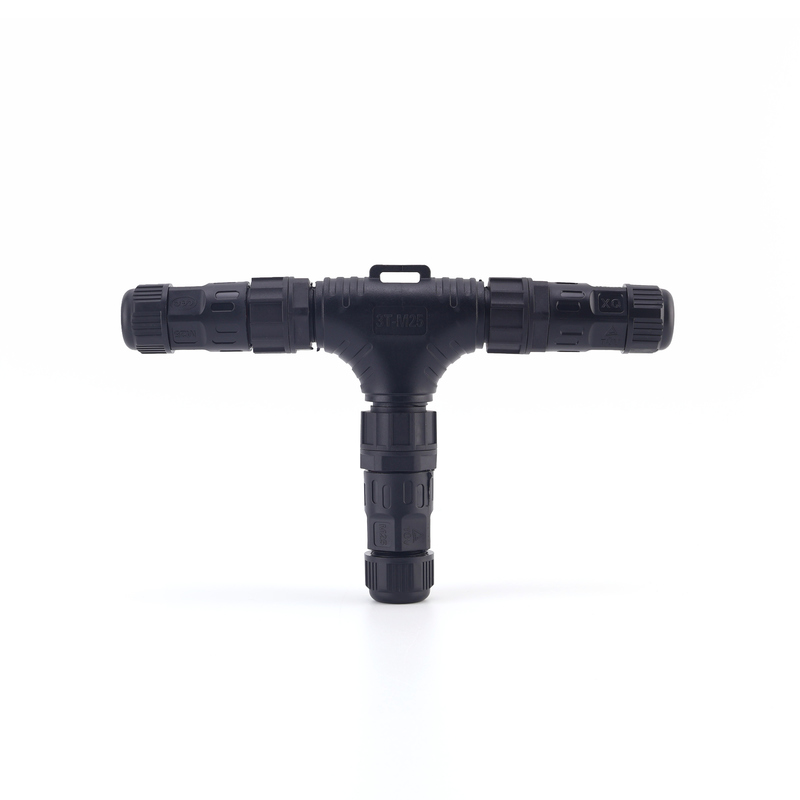

Fabrikpreis IP68 3 Wege M25 Wasserdichtes Panel Mount Connector T-Form Männlich Weiblich Außenwasserdichtes Kabel Anschlüsse
1Position und Funktion des Produkts
Diese Art von Steckverbinder wird hauptsächlich für dreiseitige Zweigverbindungen in Stromleitungen im Freien verwendet, insbesondere für Verkabelung mit einem Eingang und zwei Ausgängen oder einem Eingang und mehreren Ausgängen.
Es wird häufig in Anwendungen wie LED-Straßenbeleuchtung, Landschaftsbeleuchtung, Solarenergieausrüstung, Stromverteilung im Freien, intelligenten Stangen und Überwachungsausrüstung verwendet.
Sie benötigt eine hohe IP68-Bewertung für langfristige Beständigkeit gegen Umweltbelastungen wie Regen, Feuchtigkeit und Staub.
2. Bauwesen und Materialien
Das Gehäuse besteht typischerweise aus PA66 (Nylon-verstärktes Material), das hervorragende Wetter-, UV- und Stoßbeständigkeit bietet.
Die Dichtungen verwenden typischerweise Silikon- oder Fluorkautschuk-O-Ringe oder -Wäscher zur Dichtung.
Die internen Kontakte sind in der Regel aus Messing oder Kupferlegierung (manchmal nickelplattiert oder Zinn/Silberplattiert), um eine gute Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten.
Anschlüsse können Garnverriegelung, Push-Pull, Schnellanschluss oder Druckplatten für einfache Installation und Wartung umfassen.
Kabelklemm- oder Sperrmechanismen (z. B. Kompressionsringe, Verriegelungen und Dichtungshülsen) müssen eine Dichtung und mechanische Befestigung trotz Vibrationen und thermischer Ausdehnung und Kontraktion gewährleisten.
In einem T-Typ-Anschluss gibt es typischerweise Kabellöcher in drei Richtungen, von denen jeder eine Dichtungsstruktur hat.Das Innere des Steckers kann mit einem einzigen Eingang und zwei Ausgängen oder einer gleich großen Verzweigungsstruktur entworfen werden.
Parameter:
| Kabelübertragung | Ø6.0-14.0MM |
| Hardwarematerial | Kupfergoldplattierung |
| Kontaktwiderstand | ≤ 10 mΩ |
| Verbindungsmodus | Druckverriegelung |
| Betriebsbewertet | -40-+105 |
| Flammschutzgrad | UL94 V-0 |
Leistungstestbericht (Werkprüfung)
| Parameter | Gemeinsame typische Werte oder Bereiche | Anmerkungen |
| Nennspannung | 250 V / 400 V / 450 V | Einige Modelle unterstützen hohe Spannungsniveaus (z. B. Solar- oder Stromversorgungssysteme) |
| Aktuelles Rating | 10A bis 40A |
Abhängig von der Querschnittsfläche des Leiters, der Kontaktfläche und den Wärmeverlustbedingungen. |
| Kontaktwiderstand | ≤ 10 mΩ | Erfordert einen geringen Kontaktwiderstand, um die Wärmeerzeugung zu reduzieren |
| Dielektrische Spannung | Mehrere Tausend Volt (z. B. 1,5 kV / 60 s usw.) | Reaktion auf Überspannungen oder vorübergehende Überspannungen |
| Widerstand gegen Isolierung | ≥ 10 MΩ / 500 VDC | Verhindern Sie Leckagen und Isolationsstörungen |
| Betriebstemperatur | ¥40°C bis +105°C (oder höher) | Für Außenräume mit Temperaturänderungen |
| Eintrittsschutz | IP68 | Anzeigt, dass es unter bestimmten Bedingungen lange in Wasser getaucht werden kann und Staub verhindert wird |
| Nachweis der Haltbarkeit des Mediums/Feuchtigkeit/Salzsprühprüfung | Häufig bestehen Salzsprüh-Test / hohe Feuchtigkeit Alterungstest | Für langfristige Zuverlässigkeit im Freien |
Strategie für den Kundendienst und die Qualitätssicherung
Zuverlässige Dienstleistungen und Qualitätssicherung eines Herstellers für diese Art von Steckverbinder umfassen typischerweise:
1. Probenaufnahme/Prüfung vor der Probenahme
Vor dem Kauf großer Mengen stellen die Hersteller häufig Proben für die Kundenprüfung zur Verfügung, um die Eignung, Kompatibilität und die Erfüllung der vor Ort geltenden Anforderungen an die Leistungsindikatoren zu überprüfen.
2. Garantiezeit/Garantie
Die meisten Hersteller bieten eine Garantiezeit an (z. B. eine, zwei oder sogar länger).Das Produkt wird kostenlos ersetzt oder repariert.
3. Reparatur/Reparaturdienst
Für Steckverbinder, bei denen während des Gebrauchs Probleme auftreten, können die Kunden das beschädigte Teil zur Inspektion und Reparatur oder zum Austausch an den Hersteller zurücksenden.
4- technische Unterstützung/Beratungsdienste
Bereitstellung technischer Dienstleistungen wie Installationsleitlinien, Fehlerbehebung, Auswahlempfehlungen und Unterstützung vor Ort, um den Benutzern bei der Lösung praktischer Anwendungsprobleme zu helfen.
5. Anpassungsdienstleistungen/OEM/ODM
Für Kunden mit besonderen Anforderungen (z. B. spezielle Drahtdurchmesser, Schutzniveaus, extreme Umgebungen oder spezialisierte Schnittstellen) bieten Hersteller in der Regel kundenspezifische Entwürfe an.Schimmelentwicklung, sowie kosmetische oder strukturelle Änderungen.
6.Qualitätszertifizierung/Berichterstattung
Bereitstellung von Produktinspektionsberichten, Leistungstestberichten (z. B. Spannungstest, Isolationsprüfungen, Salzsprühprüfungen und Lebenszyklusprüfungen) und Standardzertifizierungen (z. B. CE, RoHS),UL- und ISO-Zertifizierungen).
7.Sorteverfolgbarkeit/Qualitätsverfolgung
Die Hersteller sollten ein Chargenmanagementsystem einführen, in dem jede Charge einzigartig identifiziert wird, um die Rückverfolgbarkeit von Rohstoffen, Produktionsprozessen und Prüfunterlagen zu ermöglichen.Um das Management von Qualitätsproblemen und Rückrufen zu erleichtern.
8.Inventar- und Ersatzteilunterstützung
Ein ausreichender Bestand an Ersatzteilen aufbewahren, um den Kunden rechtzeitig Ersatzteile zur Verfügung zu stellen; für Großbestellungen können Ersatzteile bereitgestellt werden.
9. Ersatz-/Rückgabepolitik
Die Rückgabe- und Umtauschbedingungen müssen im Vertrag für Qualitätsprobleme oder unangemessene Verwendung, wie z. B. bedingungslose Rückgabe oder Ersatz innerhalb einer bestimmten Frist, genau festgelegt werden.
10- Ausbildung/Bauberatung
Kunden oder Installateuren Schulungen oder Anleitungen zur ordnungsgemäßen Installation, Wartung, Versiegelungskontrollen und Langzeitprüfung zur Verringerung von Ausfällen durch unsachgemäße Installation zur Verfügung stellen.
