Detailinformationen |
|||
| Farbe: | Schwarz | Verbindungsstück-Anwendung: | LED im Freien, Straßenlaterne |
|---|---|---|---|
| Schutzniveau: | IP67 | Aktuelle Bewertung: | 15a |
| Anschlussgeschlecht: | Männlich und weiblich | Anzahl der Kontakte: | 2-5 |
| Nennspannung: | 250 V | Zertifizierungen: | UL, CER, CCC, TUV |
| Spannungsbewertung: | 250 V | Isolationsresistenz: | ≥ 1000m Ω |
| Probe: | Frei | ||
Produkt-Beschreibung

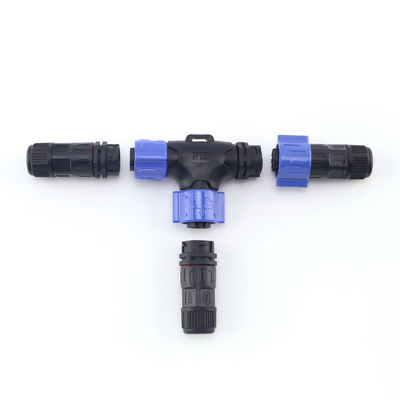

Industrieller Stecker IP67 T-Form M20 Wasserdichter Elektrischer Push-Lock-Steckverbinder für LED-Außenbeleuchtung

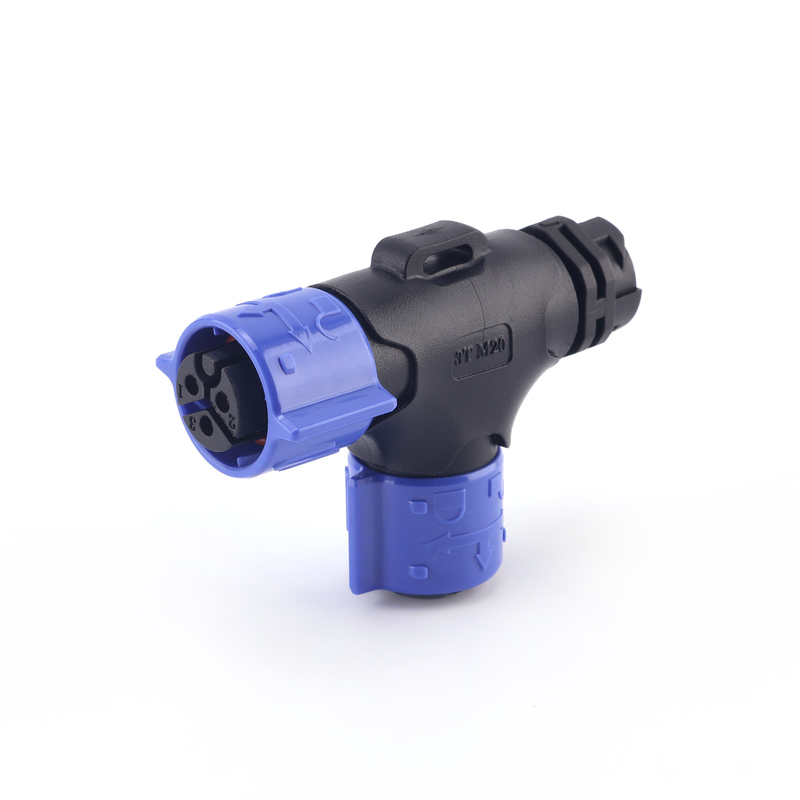

Der T-förmige Drei-Wege-Selbstverriegelungs-M20-Wasserdichtverbinder zeichnet sich durch ein kompaktes, wetterbeständiges Design mit der Schutzart IP67 aus, was einen langfristig stabilen Betrieb in rauen Außenumgebungen wie Regen und Staub gewährleistet. Die Selbstverriegelungsstruktur vereinfacht die Installation und erhöht die Zuverlässigkeit, wodurch schnelle und sichere Verbindungen ohne zusätzliche Werkzeuge ermöglicht werden.
Dieses Produkt ist speziell für die Außenstromverteilung und Beleuchtungssysteme konzipiert und wird häufig in Szenarien wie LED-Außenbeleuchtung, Landschaftsbeleuchtung, Viehzuchtanlagen, Sicherheitsüberwachung, industrieller Stromverteilung und neuen Energiegeräten eingesetzt. Die T-förmige Struktur ermöglicht eine "Eins-in-Zwei-aus"- oder "Eins-in-Drei-aus"-Stromverteilung, wodurch die Verdrahtungskomplexität erheblich reduziert und die Effizienz von Bau und Wartung verbessert wird.
Parameter:
| Firmenname | Xiangqian |
| Steckverbindertyp | Push-Lock-Baugruppe IP67 M20 Wasserdichte Stromanschlüsse |
| Nennstrom | 15A |
| Nennspannung | 250V |
| Steckverbinderkerne | 3 Kerne (kundenspezifisch) |
| Kontaktwiderstand | ≤10mΩ |
| Kabeldurchmesser | Ø5,0–11,0 mm |
| Material | PA66(UL94 V-0 |
| Betriebstemperaturen | -40℃ ～ +105℃ |
| Highlight | T-Stück 3-Wege-LED-Wasserdichtverbinder, industrieller M20 IP67 Wasserdichter Stecker |
Leistungsprüfbericht (Werkstest)
| Testprojekt | Testbedingungen | Ergebnis |
| Nennstrom | Test gemäß unterschiedlicher Kernanzahl (2-5 Kerne) | 10A ~ 20A |
| Nennspannung | AC/DC-Test | 250V ~ 450V |
| Betriebstemperatur | Hoch-Tief-Temperatur-Zyklen-Test | -40℃ ~ +105℃ |
| Wasserdichtigkeit (IP67/IP68) | Nach dem Andocken und Verriegeln, 1 m Wassertiefe / 30 min | Kein Wassereintritt, keine Beeinträchtigung der elektrischen Leistung |
| Steck- und Ziehlebensdauer (Stichprobenprüfung) | Erneute Prüfung der elektrischen Leistung nach 200 Zyklen | Alle Indikatoren bleiben qualifiziert |
| Salzsprühtest (optional) | 5% NaCl-Lösung, 48 h | Die Klemmen sind frei von Rotrost und funktionieren normal. |
| Kontaktwiderstand | Milliohmmeter misst jede Nadel | ≤ 10 mΩ |
| Isolationswiderstand | 100V DC, Pin-zu-Pin / Pin-zu-Gehäuse | ≥ 100 MΩ |
Produktmerkmale und Vorteile
- Hoher Schutzgrad: IP67-Zertifizierung, wasserdicht und staubdicht, geeignet für Außen- und Feuchtumgebungen.
- Hochwertiges Material: Nylon PA66-Gehäuse, schlagfest, flammhemmend, UV-beständig und altert nicht leicht.
- Selbstverriegelndes Schnellsteckdesign: Keine Werkzeuge erforderlich, schnelles Ein- und Ausstecken, verhindert versehentliches Lösen.
- Sicher und stabil: hohe Strombelastbarkeit, geringer Kontaktwiderstand, Gewährleistung einer stabilen Stromübertragung.
- Anpassung an mehrere Szenarien: unterstützt LED-Stromversorgung, Außenbeleuchtungskörper, Überwachungsgeräte, landwirtschaftliche/viehwirtschaftliche Geräte usw.
- Einfache Erweiterung: Die T-förmige Struktur ermöglicht flexibles Abzweigen und Verdrahten, wodurch der Bauaufwand reduziert wird.
Kundendienst
- Garantieversprechen: Alle wasserdichten Steckverbinder haben eine 12-monatige Garantie. Bei Qualitätsproblemen unter normalen Nutzungsbedingungen werden sie kostenlos ersetzt oder repariert.
- Technischer Support: Bietet Auswahlhilfe, Installationstraining und technischen Fernsupport, um sicherzustellen, dass Kunden schnell loslegen können.
- Schnelle Lieferung: Regelmäßige Modelle haben ausreichend Lagerbestand und unterstützen OEM/ODM-Anpassungsbedürfnisse.
- After-Sales-Reaktion: Beantwortet Kundenanfragen innerhalb von 24 Stunden und bietet zeitnahe Lösungen.
FAQ
1. Was ist die Wasserdichtigkeitsklasse dieses M20-Gewinde-T-förmigen wasserdichten Steckverbinders?
Mit der Schutzart IP68 kann er zuverlässig in rauen Außenumgebungen wie Regen, Wasserspritzern und Feuchtigkeit betrieben werden.
2. Für welche Anwendungen ist er geeignet?
Hauptsächlich verwendet in LED-Außenbeleuchtung, Landschaftsbeleuchtung, Straßenlaternen, Werbetafeln, elektrischen Steuerungssystemen und anderen Anwendungen, die eine T-förmige Verdrahtung erfordern.
3. Was ist der maximal unterstützte Strom/Spannung?
Typischerweise beträgt der Nennstrom 15A und die Nennspannung 250V AC (dies variiert je nach Anzahl der Pins; Optionen mit höherem Strom sind verfügbar).
4. Kann die Anzahl der Pins angepasst werden?
Ja, der Standardbereich ist 2-5 Pins, aber Sonderwünsche können erfüllt werden.
5. Ist die Installation einfach?
Er verfügt über eine Gewindebefestigungsstruktur mit internen Schnallen und einem Dichtungsring für doppelten Schutz, wodurch eine schnelle, sichere und zuverlässige Verbindung gewährleistet wird.
